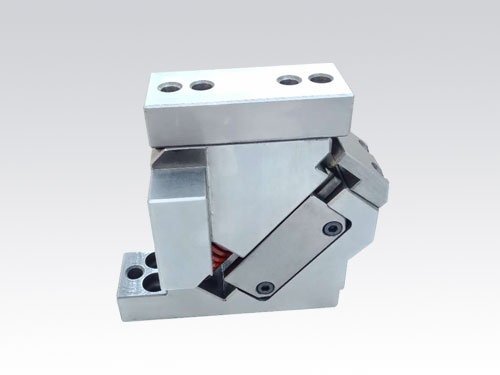

SACD 52-0-WC120吊装斜楔机构

沧州登高模具标准件有限公司生产的SACD52-0-WC120吊装斜楔机构是工程中经常使用的机构，尤其常用于夹具中。夹紧机构一般要求能够自锁，即，当原始力撤除后，斜楔机构在摩擦力作用下仍能保持其夹紧状态而不松开。但是，上述事故中，作为斜楔原始力的螺纹拉力失效后，却导致整个夹具的失效，这是为什么呢，可以从斜楔自锁条件的得出探究其原因。

虽然压块、斜楔的楔角满足自锁条件，但U型块存在向后翻倒的趋势，就对U型块作受力分析，考察U形卡与斜楔之间的静摩擦力能否使U形卡平衡，计算结果表明螺纹在平衡整个斜楔机构中受力，因此，螺纹被破坏后，使整个机构失去平衡，造成事故。

目前，汽车覆盖件模具越来越向着多工序复合、高度复杂化方向发展。当某些制件的冲压加工，因形状，竖直的冲压结构解决不了型面的冲压间题时，就应采用斜楔机构，靠压床滑块的竖直运动，通过斜楔机构转化成任意角度的斜向运动，完成倾斜方向的冲压加工。斜楔结构的设计及尺寸标注，因有一个斜面或两个斜面间的相对运动，从而使尺寸注法很多。目前斜楔机构的尺寸标注，还是延用传统的标注法，尺寸基准不是在斜楔和滑块的导滑面上，而是在其它直面上。所以，我们在设计吊装斜楔机构自锁时，要分析“夹具—斜楔—工件”系统的平衡，不能简单套用斜楔自锁条件。
